陕西某烟囱可靠性和抗震鉴定报告

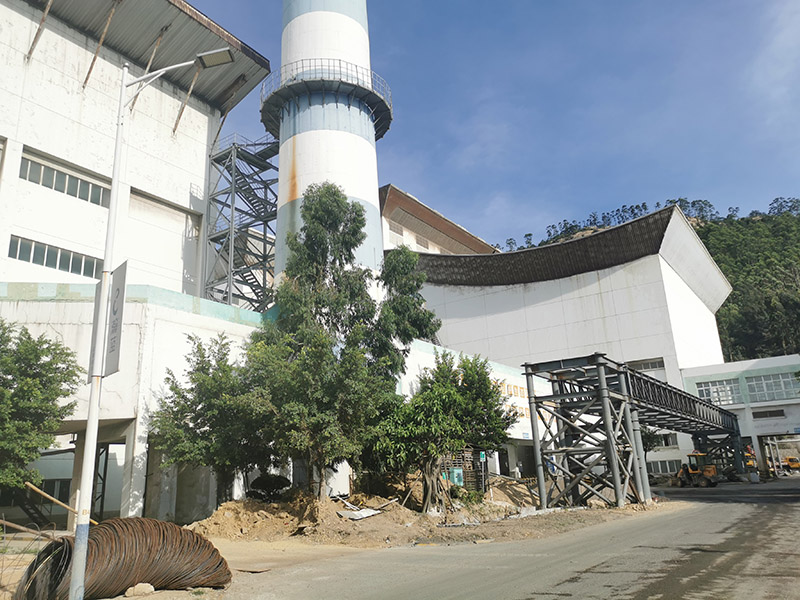

  受检烟囱位于陕西省,为地上一座单筒式现浇钢筋混凝土结构烟囱。为了解受检烟囱安全状况,为后续工作提供技术依据,特委托对烟囱进行可靠性和抗震鉴定。

  根据烟囱可靠性和抗震鉴定的相关要求,针对受检烟囱的特点和实际状况,本次检测鉴定的主要内容包括:

  (1)烟囱原设计情况调查;

  (2)烟囱使用情况调查;

  (3)烟囱尺寸与配筋情况复核;

  (4)烟囱完损状况检测;

  (5)烟囱变形测量;

  (6)烟囱筒壁材料强度检测;

  (7)烟囱筒壁承载能力复核和地基承载力复核;

  (8)烟囱结构可靠性鉴定;

  (9)抗震鉴定;

  (10)鉴定结论及处理建议。

  (11)依据检测结果和相关标准要求,撰写可靠性和抗震性鉴定报告,给出鉴定结论与处理建议。

  一、检测依据

  (1)国家标准《建筑结构检测技术标准》GB/T 50344-2019

  (2)国家标准《混凝土结构现场检测技术标准》GB/T 50784-2013

  (3)行业标准《建筑变形测量规范》JGJ 8-2016

  (4)行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011

  (5)行业标准《混凝土中钢筋检测技术标准》JGJ/T152-2019


  二、烟囱原设计情况调查

  受检烟囱位于江西省,为地上地上一座单筒式现浇钢筋混凝土结构烟囱。筒壁结构采用钢筋混凝土,烟囱高度80m,外立面上设置有预埋式钢爬梯和圆钢防雷接地,25.0m75.5m处设置监测环形钢平台。

  筒身顶部外径3820mm,底部外径7320mm;筒身顶部内径3500mm,底部内径6720mm,筒壁厚度为160mm~300mm;防腐层采用0M耐酸防腐涂料,防腐层厚度1.5mm;内衬层采用KS防水型耐酸耐热浇筑料,标高±0.000m~20.00m厚度为250mm20.00~80.00m厚度为150mm

  三、烟囱使用情况调查

  通过调查相关资料,自建成以来烟囱所在场地未曾发生地震,筒壁未曾受到撞击、火灾、超负荷使用等情况。

  据委托方介绍,烟囱原为直接排烟法(即排放干烟气,依据国家标准《烟囱工程技术标准》GB/T 50051-20212.0.2条“干烟气相对湿度小于60%、温度不大于90℃”),为达到环保要求于2016年将排烟方式改为湿法脱硫排烟法(即排放潮湿烟气,依据国家标准《烟囱工程技术标准》GB/T 50051-20212.0.3条“湿烟气相对湿度为饱和状态、温度不大于60℃的烟气”),要求脱硫浆液PH值控制在5.2~5.8之间,根据国家标准《工业建筑防腐蚀设计标准》GB 50046-20183.1.5,液态介质对建筑材料的腐蚀性等级为弱腐蚀性。

  四、烟囱尺寸和配筋情况复核

采用钢筋探测仪对主要混凝土构件的配筋数量(包括水平箍筋间距和竖向钢筋间距)进行测量和纵向受力钢筋保护层厚度,个别部位凿开混凝土;采用0-200mm游标卡尺量测钢筋直径;采用5m钢卷尺等对烟囱各截面外径尺寸、筒壁厚度、内衬层厚度进行测量,并与标准图集《钢筋混凝土烟囱》(05G212)中TB80/3.0-1进行比较复核。测量结果表明,受测烟囱抽检部位实测水平箍筋间距、直径,竖向钢筋间距、直径与标准图集《钢筋混凝土烟囱》(05G212)中TB80/3.0-1基本相符;抽检部位实测竖向钢筋保护层厚度基本满足设计要求;受测烟囱各截面外径尺寸、筒壁厚度与标准图集《钢筋混凝土烟囱》(05G212)中TB80/3.0-1基本相符。
